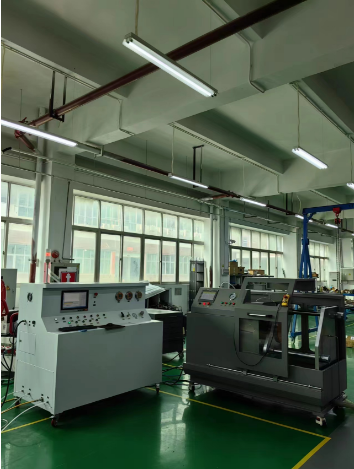

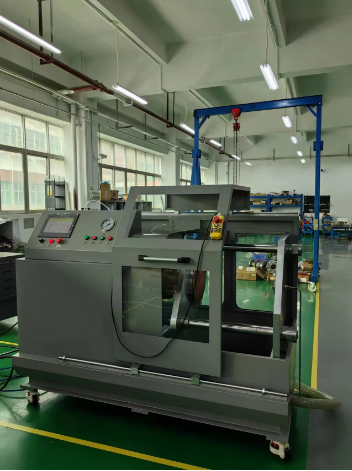

气液两用阀门试验机

产品描述：气液两用多功能阀门试验机
在线订购

一：气液两用多功能阀门试验机简介

气液两用多功能阀门试验机依据GB/T13927《工业阀门压力试验》、GB/T26480《阀门的检验和试验》等相关行业标准设计，满足阀门的壳体试验、密封试验。

气液两用多功能阀门试验机由气/水压增压系统、阀门防护装置、阀门螺杆顶压夹紧台、传感器系统、数据采集器、PLC控制系统等主要设备组成。当做水压高压测试时；在电机驱动下，清水经过电动柱塞泵增压到设定的压力值进行保压。当做气体低压密封试验时；通过外接工业气源进行储存至储气瓶中，通过储气瓶的稳定气源进入所需要测试的阀体内，并通过气泡计数器进行计数并通过自动计数判断是否满足测试要求。在通道出口设置精度为0.1%的压力传感器，实时把压力信号传至上位机中的数据采集中，同时通过压力的升降变化经过PLC的控制逻辑进行各气控开关阀通断进行增压、保压，泄压等一系列的控制动作。

二：气液两用多功能阀门试验机技术参数

1）测试介质：水/气。

2）测试压力范围：水压 0-100MPa, 气压0-30MPa

3）测试对象：法兰式、螺纹式、焊接式连接的截止阀、闸阀、球阀等各类阀门。

4）测试阀门通径范围：DN15～DN600。

5）外接测试输出口：1个，配5米长高压软管1根，配两个转接头（接口型式由用户指定）。

6）高压出口螺纹：NPT系列、BSP系统成套密封螺纹接口。

7）夹紧台口径：DN15~DN600。

8）压力测试精度：±0.25% F.S。

9）压力的控制精度：±0.5% F.S。

10）温度测试精度：±0.5%。

11）压力表精度：0.25% F.S。

12）电源：220VAC/50Hz；380V AC/50Hz。

13）水源：自来水或其他洁净水源。

14）测试功能：可对阀门进行以下测试项目：阀门的液体壳体压力试验、上密封压力试验、液体高压密封试验（0-100MPa）；

15）使用环境：户内。
